Caja rafix 20/16 plástico + perno rosca directa

Name: Caja rafix 20/16 plástico + perno rosca directa - Rimor
Brand: Hafele
Availability: InStock

Rango de precios: desde $28,375.00 hasta $121,226.00

De embutir caja TAB plást, plástico y zamak.

Marca

Modelo

Cantidad

Limpiar

SKU: N/D Categoría: Accesorios para muebles Etiqueta: Amoblamientos Marca: Hafele

Descripción
Información adicional

El sistema de unión Rafix de 20 mm es uno de los herrajes de fijación más utilizados para el armado y desarmado de muebles modulares de melamina.

A diferencia del sistema Minifix tradicional, el Rafix permite realizar el montaje de estantes o laterales de forma vertical o por presión, y cuenta con un alojamiento interno inclinado a 20° que facilita enormemente el acceso del destornillador (estrella PZ2) desde una posición más cómoda

Características del producto (diferencias principales entre los 3 modelos)

– Marca: Hafele

– Modelo: Caja rafix TAB plástico Cód. 263.09.133 (color blanco, negro, marrón). Sin elemento de apriete mecánico interno (es una versión tipo soporte/unión simple “Tab” con lengüetas de fijación).

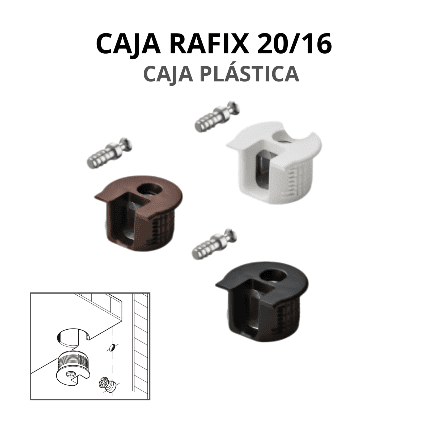

– Modelo: Caja rafix 20 / 16 plástico Cód. 263.10.703 (color blanco y negro). Con tornillo/elemento de apriete (generalmente de zamak) para fijar firmemente el perno.

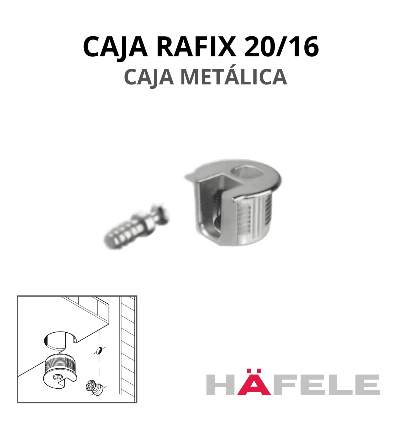

– Modelo: Caja rafix 20/ 16 zamak Cód.263.11.703 (niquelado). Con elemento de apriete mecánico de bola concéntrica.

– Código 263.20.131: Perno rafix M20 zk natura. 5/7,5 (compatible con los 3 modelos)

Especificaciones técnicas.

– Diámetro de perforación de caja: 20 mm

– Profundidad de perforación: Habitualmente 12,5 mm a 14,2 mm (dependiendo de la versión y el espesor de la placa, comúnmente optimizado para tableros de 16 y 18 mm).

– Accionamiento: Ranura en cruz/estrella Pozidriv 2 (PZ2).

– Materiales: Cuerpo de plástico (disponible en blanco, negro o marrón) o de Zamak (fundición de zinc) niquelado. El elemento interno de apriete siempre es de fundición de zinc.

– Medidas del perno: Se requiere una broca de 5 mm de diámetro x 7,5 mm rosca directa.

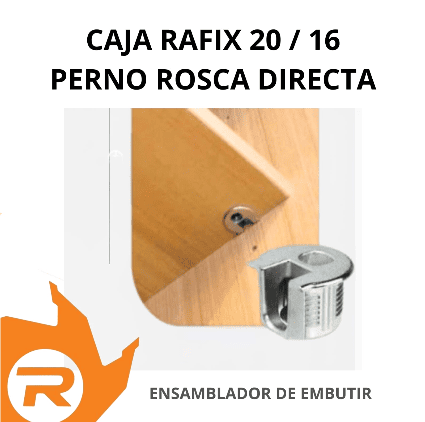

– Sistema de sujeción: Incorpora un perno con rosca directa, ideal para fijarse de forma firme sobre madera, aglomerados o melamina sin necesidad de un inserto roscado adicional.
